了解電壓互感器

發布時間：2020-12-16 21:39:16 點擊次數：1516

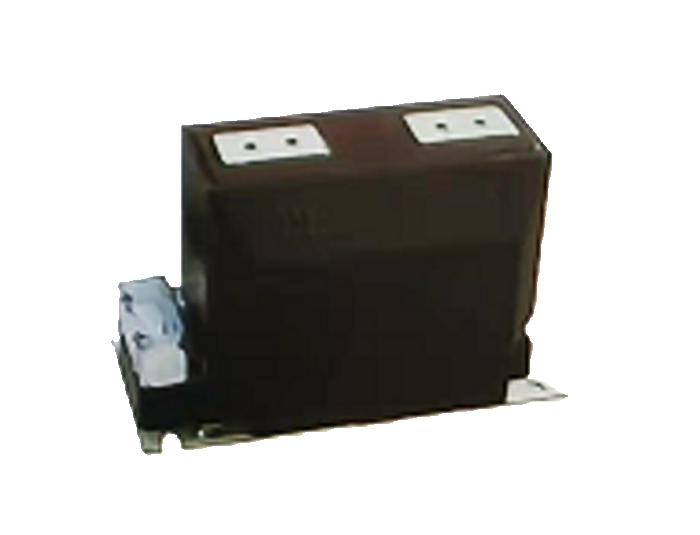

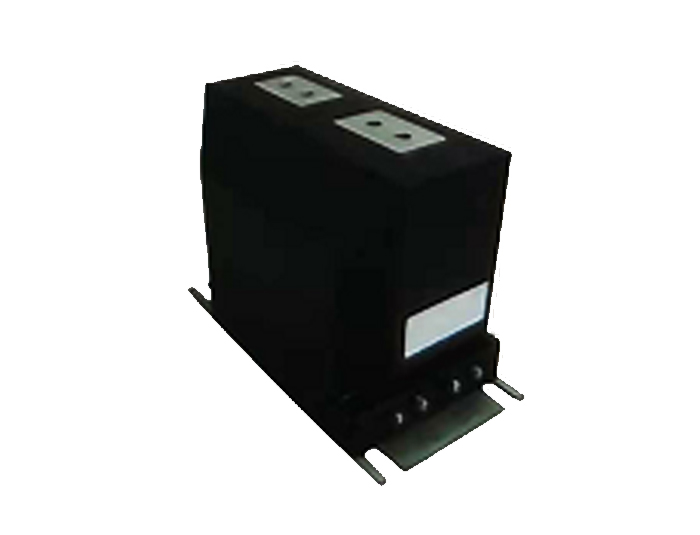

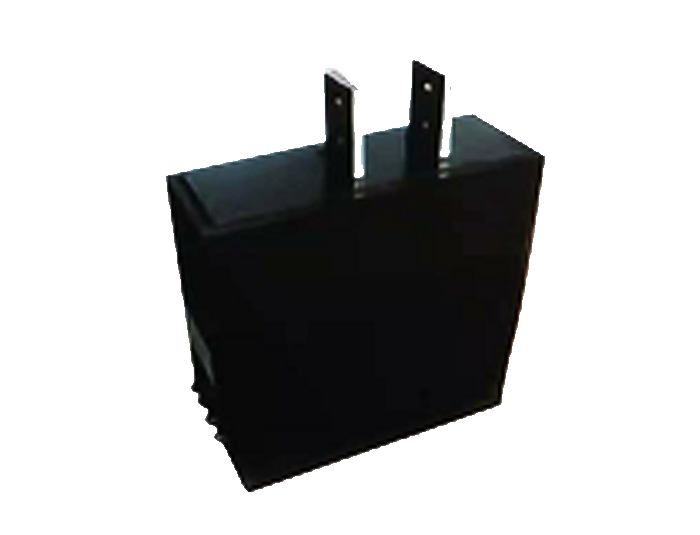

電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。

電壓互感器的代號為PT，它的工作原理與電力變壓器相同。電壓互感器本身的阻抗很小，一旦副邊發生短路，電流將急劇增長而燒毀線圈。

為此，電壓互感器的原邊接有熔斷器，副邊可靠接地，以免原、副邊絕緣損毀時，副邊出現對地高電位而造成人身和設備事故。

測量用電壓互感器一般都做成單相雙線圈結構，其原邊電壓為被測電壓，可以單相使用，也可以用兩臺接成V-V形作三相使用。實驗室用的電壓互感器往往是原邊多抽頭的，以適應測量不同電壓的需要。

供保護接地用電壓互感器還帶有一個第三線圈，稱三線圈電壓互感器。三相的第三線圈接成開囗三角形，開囗三角形的兩引出端與接地保護繼電器的電壓線圈聯接。

正常運行時，電力系統的三相電壓對稱，第三線圈上的三相感應電動勢之和為零。

一旦發生單相接地時，中性點出現位移，開口三角的端子間就會出現零序電壓使繼電器動作，從而對電力系統起保護作用。線圈出現零序電壓則相應的鐵心中就會出現零序磁通。

為此，這種三相電壓互感器采用旁軛式鐵心或采用三臺單相電壓互感器。對于這種互感器，第三線圈的準確度要求不高，但要求有一定的過勵磁特性。

正確安裝電壓互感器通常應注意以下幾點：

（1）二次側一端要接地。電壓互感器的二次側有一端必須接地。這主要是為了防止其一次、二次側繞組間絕緣擊穿時，一次側的高電壓竄入二次側，危及人身和設備的安全。

（2）要有短路保護措施。電壓互感器的一次、二次側一般都應裝設熔斷器作為短路保護，同時其一次側應裝設隔離開關作為檢修用。但作為移相電容器放電用的電壓互感器一次側，不得裝熔斷器，這是由于移相電容器的安全放電要求所致。

（3）電壓互感器除其二次繞組的一端要接地之外，其鐵芯和外殼也必須可靠接地。但二次側的線圈不得短路，否則，一次、二次繞組會過熱而導致電壓互感器損壞。
